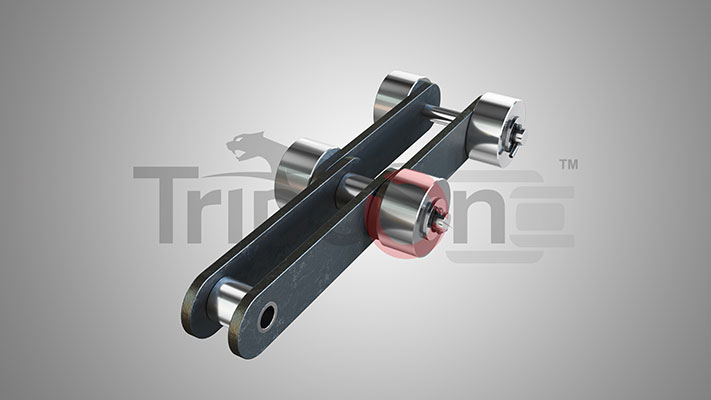

Outboard Roller Conveyor Chain
Outboard Roller Conveyor Chain
Technical Specifications of Outboard Roller Conveyor Chain
| TRIPCON | PITCH | ROLLER | INNER LINK | PLATE | TOTAL | OUTBOARD ROLLER | OUTBOARD | BREAKING | ||||||
| CHAIN | P | DIA | INNER WIDTH | HEIGHT | THIKNESS | WIDTH | F ROLLER | ROLLER R | LOAD | |||||
| NO. | mm | R | W | H | T | L | A | B | S | D | A | S | D | M.T. |
| TROB 07505 | 75 | 15.9 | 16 | 25 | 4 | 80 | 32 | 42 | 12 | 39 | 31.8 | 15.5 | 31 | 5 |
| TROB76205 | 76.2 | |||||||||||||
| TROB 10005 | 100 | |||||||||||||
| TROB 10107 | 101.6 | 20 | 22.5 | 26 | 5 | 104 | 38 | 50 | 15 | 56.5 | 38 | 20 | 46.5 | 7 |
| TROB07510 | 75 | 22.2 | 22 | 32 | 5 | 104 | 40 | 50 | 14 | 57 | 40 | 19 | 48.5 | 10 |
| TROB76210 | 76.2 | |||||||||||||
| TROB10010 | 100 | |||||||||||||
| TROB10110 | 101.6 | |||||||||||||
| TROB12510 | 125 | |||||||||||||
| TROB12710 | 127 | |||||||||||||
| TROB15010 | 150 | |||||||||||||
| TROB15210 | 152.4 | |||||||||||||
| TROB10111 | 101.6 | 22.2 | 27 | 30 | 6 | 130 | 44.5 | 55 | 20 | 70.5 | 44.5 | 26 | 58.5 | 11 |
| TROB10011 | 100 | |||||||||||||
| TROB10014 | 100 | 29 | 30 | 40 | 6 | 136 | 50.8 | 65 | 20 | 73 | 50.8 | 26 | 61 | 14 |
| TROB10114 | 101.6 | |||||||||||||
| TROB12514 | 125 | |||||||||||||
| TROB12714 | 127 | |||||||||||||
| TROB15014 | 150 | |||||||||||||
| TROB15214 | 152.4 | |||||||||||||
| TROB15222 | 152.4 | 35 | 37 | 45 | 8 | 167 | 57.2 | 70 | 25 | 90.5 | 57.2 | 32 | 76.5 | 22 |
| TROB15022 | 150 | |||||||||||||
| TROB20022 | 200 | 35 | 37 | 45 | 8 | 167 | 65 | 80 | 24 | 92.5 | 65 | 32 | 76.5 | 22 |
| TROB25022 | 250 | |||||||||||||
| TROB20028 | 200 | 40 | 51.4 | 50 | 10 | 191 | 65 | 80 | 24 | 114.5 | 65 | 32 | 98.5 | 28 |
| TROB25028 | 250 | |||||||||||||
| TROB30028 | 300 | |||||||||||||
| TROB20032 | 200 | 44.5 | 57.2 | 65 | 10 | 232 | 80 | 100 | 34 | 126.5 | 80 | 44 | 106.5 | 32 |
| TROB25032 | 250 | |||||||||||||
| TROB30032 | 300 | |||||||||||||
| TROB25050 | 250 | 50.8 | 67 | 80 | 12 | 268 | 100 | 125 | 38 | 150.5 | 100 | 50 | 126.5 | 50 |
| TROB30050 | 300 | |||||||||||||
| TROB45050 | 450 | |||||||||||||
